Suspensión y ruedas anteriores

CARACTERISTICAS Y DATOS

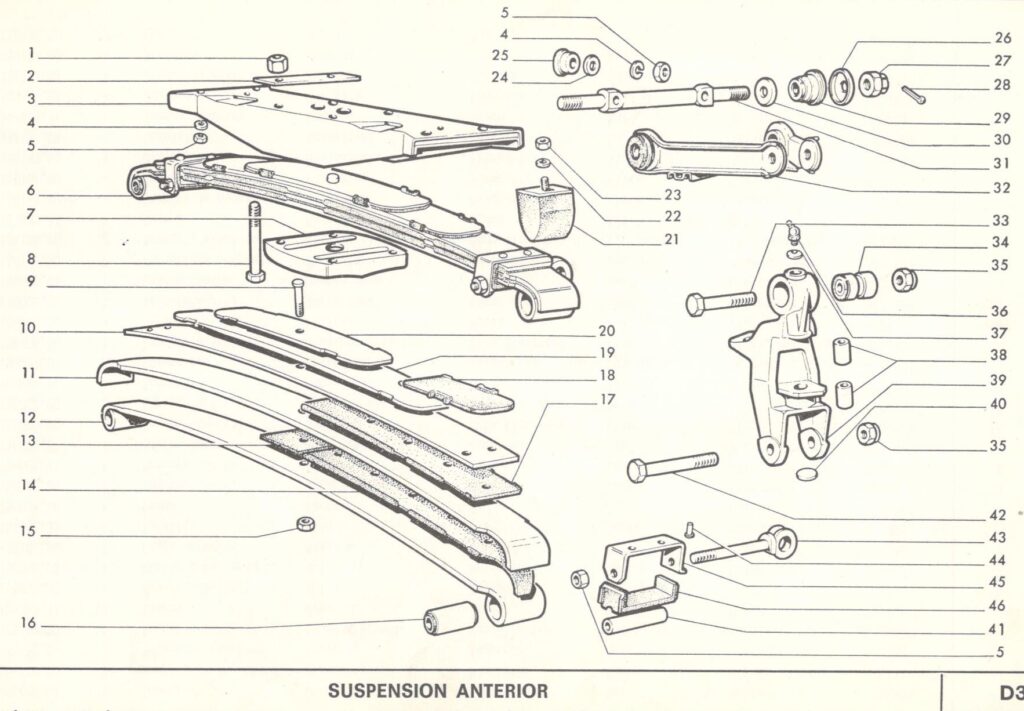

Ballesta

Composición

Flecha

Casquillos de union a las manguetas

Union al fondo de la carroceria

1 transversal

Hoja maestra y otras 4 Hojas

33,5  ( con carga de 110 kg )

Silentbloc

Engastada y fijada en el centro de un travesaño

Brazos oscilantes

Unión a la carrocería

Posición de los ejes del brazo para el apriete el apriete de las tuercas

2 Superiores

Con pernos y casquillos elásticos

2º 30′

Montantes para manguetas

Casquillos de unión al brazo oscilante y a la ballesta

Angulo de inclinación

Angulo de incidencia

Regulación de incidencia

Posición del eje del montante con respecto al plano del brazo oscilante para apriete de las tuercas



Silentbloc

4º 20′ /20′

9º / 1º

Con chapas (espesor 0,5 mm )

97º 30′

Manguetas

Regulación del juego entre mangueta y montante



Con arandelas de espesor variable

Ruedas

Angulo de inclinación de las ruedas coche  plena carga

Angulo de inclinación de las ruedas coche descargado

Inclinación de las ruedas sobre la vertical, a plena carga

Regulación de la inclinación

Convergencia de las ruedas coche a plena carga

Convergencia de las ruedas coche descargado

Regulación de la convergencia de las ruedas

Lubricación de los cojinetes



2º10′ / 20 ‘

1º / 15 ‘

12 / 13 mm

Con chapas espesor 0,5 mm

2 / 4 mm

6 / 8 mm

Con manguitos regulables

Grasa MR 3

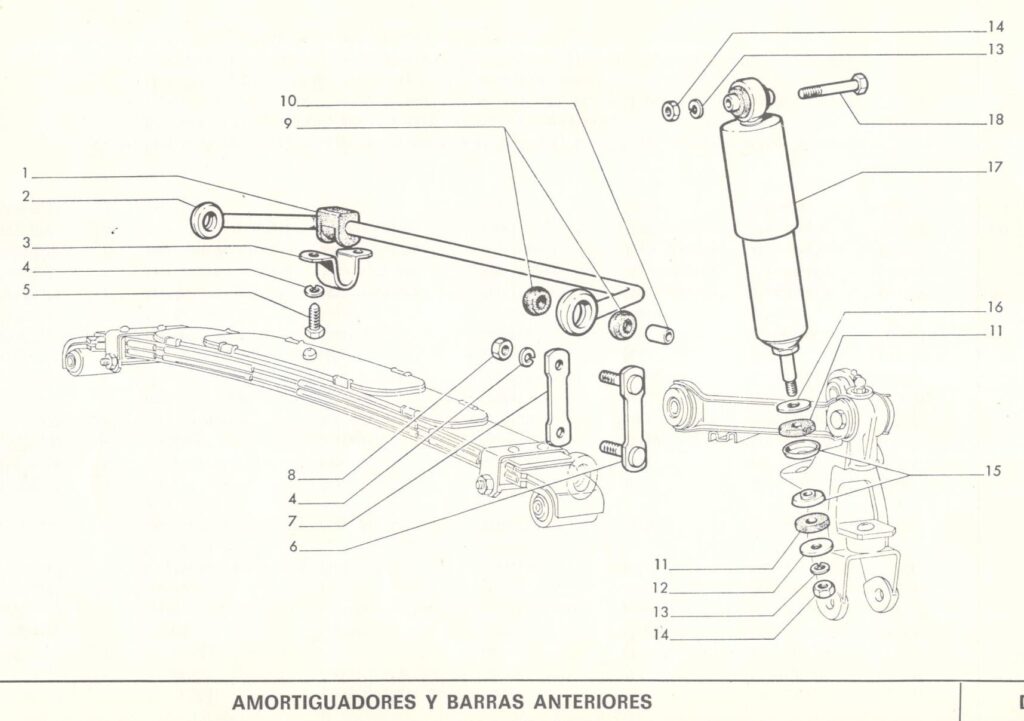

Amortiguadores hidráulicos

Tipo

Diametro del cilindro interno

Longitud centro de ojo a plano inferior de apoyo

Comprimido

Extendido

Contenido de aceite

Calidad

2

Hidráulico telescópico de doble efecto

27 mm

277,5 mm

428 mm

150,5 mm

0,170 l

S.A.I.

Diagnosis de los inconvenientes del funcionamiento de la suspesión y las ruedas anteriores

La rueda salta



Neumático agrietado



Sustituirlo



Presión desigual de los neumáticos



Restablecer las presiones prescritas



Ruedas desequilibradas



Equilibrar las ruedas o sustituirlas en el caso de no ser posible



Soporte de ballesta gastado



Sustituir el soporte y el taco elástico



Amortiguadores ineficientes



Sustituirlos



Llanta o neumático descentrado



Corregir la causa

Neumáticos excesivamente desgastados



Los neumáticos no han sido sometidos a la rotación aconsejada


Para unificar el desgaste, efectuar el cruce de ruedas cada 5.000 km



Inclinación incorrecta de las ruedas



Comprobar el angulo de inclinación y ajustarlo a los valores prescritos



Incorrecta convergencia de las ruedas



Comprobar la convergencia y ajustarla a los valores prescritos



Presión irregular de los neumáticos



Restablecer las presiones prescritas



Altas velocidades en curva



Moderen la velocidad en curva



Aceleraciones muy rápidas



Ser mas progresivo en las aceleraciones



Altas velocidades de marcha en carreteras pedregosas



Moderar la velocidad



Juego excesivo de los cojinetes de rueda



Abaniqueo de alguna rueda



Regular el juego y lubricar los cojinetes



Buscar la causa y sustituir la llanta o el neumático causante



Brazos oscilantes endurecidos en la rotación



Comprobar y sustituir los silentblock necesarios



Frenos desajustados



Revisar los frenos

El coche tiende a desplazarse hacia un lado



Presión de los neumáticos baja



Restablecer las presiones prescritas



Incorrecta alineación de ruedas



Comprobar el angulo de incidencia, inclinación y la convergencia de las ruedas



Brazos oscilantes deformados



Sustituir las piezas dañadas



Amortiguadores hidráulicos ineficientes



Desmonten revisen y sustitúyanlos en caso necesario



Frenos agarrotados



Revisarlos y reparar la causa de la anomalia

Suspensión rumorosa



Insuficiente lubricación



Efectuar una lubricación adecuada



Amortiguadores rumorosos o ineficientes



Desmonten revisen y sustitúyanlos en caso necesario



Barra estabilizadora floja en los puntos de anclaje

Revisar los tacos elásticos sustituirlos en caso necesario y reapretar a los pares prescritos



Cojinetes de ruedas desgastados o con excesivo juego



Comprobar las holguras re apretarlos o sustituir los cojinetes en caso necesario

Abaniqueo de las ruedas



Desigual presión de los neumáticos



Restablecer las presiones prescritas



Cojinetes de ruedas  desgastados o con excesivo juego



Comprobar las holguras re apretarlos o sustituir los cojinetes en caso necesario



Amortiguadores rumorosos o ineficientes



Desmonten revisen y sustitúyanlos en caso necesario



Mangueta o montante con juego



Sustituir todas la piezas gastadas



Incorrecta alineación de ruedas



Comprobar el angulo de incidencia, inclinación y la convergencia de las ruedas



Casquillos elásticos brazos oscilantes o de la ballesta gastados



Comprobar los casquillos y sustituir las piezas necesarias
