DIRECCION

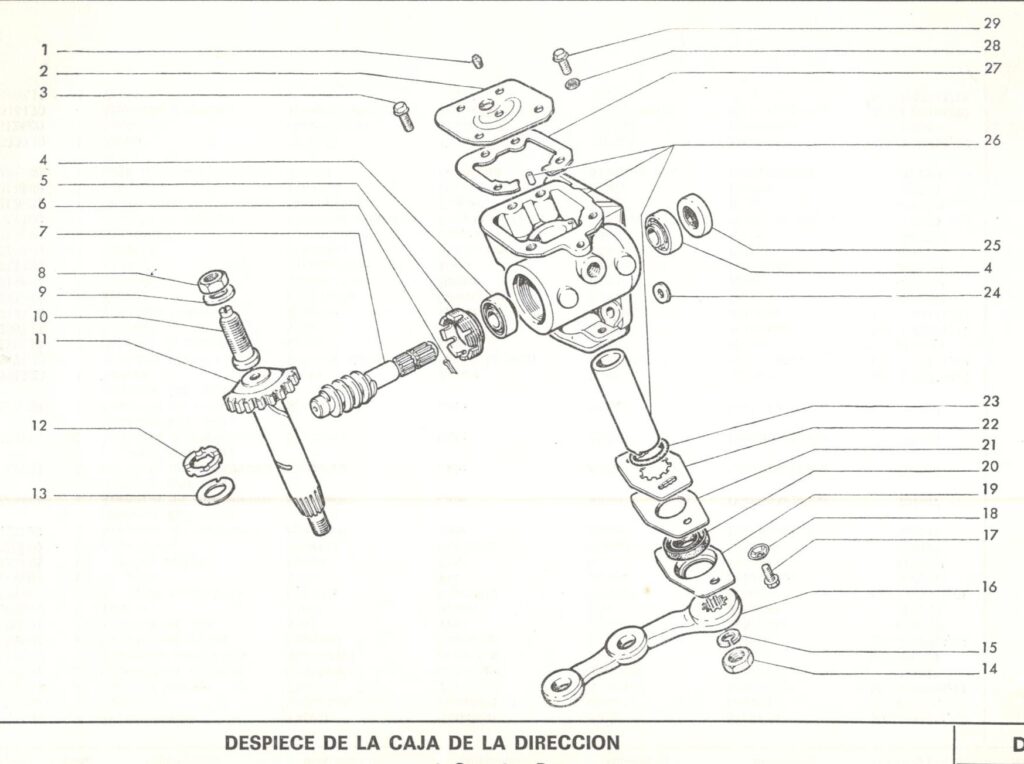

CARACTERISTICAS Y DATOS



Direccion del tipo



De tornillo y sector helicoidal



Razón de reducción



2/26



Cojinetes del tornillo sin fin



De rodillos cónicos



Casquillo para eje del sector



De bronce



Regulación de los cojinetes



Mediante manguito y anillo roscado



Regulación del juego entre tornillo y sector



Mediante rotación del casquillo excéntrico del eje con sector



Diámetro interior del casquillo para el eje con sector



20,000 / 20,021 mm



Diámetro del eje con sector



19,979 / 20,000 mm

Juego de montaje entre eje con sector y casquillo

Limite de desgaste

0 / 0,042

0,10 mm



Radio mínimo de giro



4,80 m /4,90



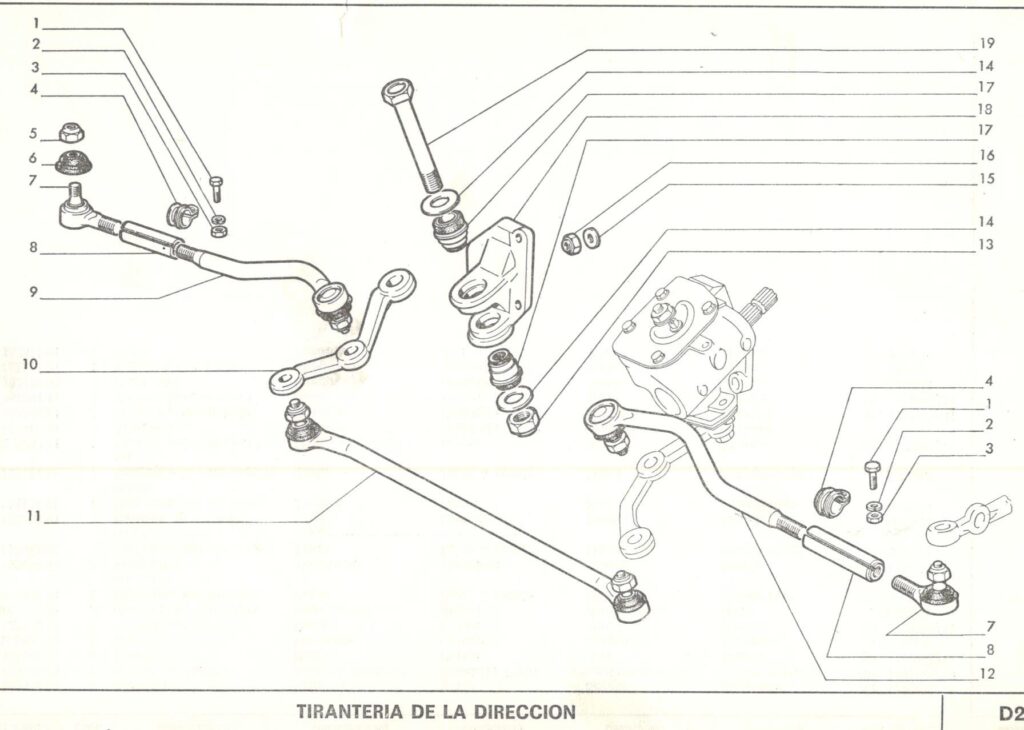

Tirantes laterales



Con cabezas regulables



Tirante central de reenvió



Con cabezas fijas

Angulo de giro

-Rueda interna

-Rueda externa



32º

26º



Convergencia de las ruedas anteriores

-Para coche cargado

-Para coche descargado



2 / 4 mm

6 / 8 mm

Aceite de la caja de dirección

–  Tipo

–  Cantidad



SAE 90 EP

0,120 l

Diagnosis de los inconvenientes del funcionamiento de la dirección

Golpeteo sobre la dirección



Incorrecta alineación de las ruedas anteriores



Efectuar los controles y las regulaciones pertinentes



Incorrecta regulación de los cojinetes de las ruedas anteriores



Efectuar los controles y las regulaciones pertinentes



Ruedas desequilibradas



Efectuar los controles y las regulaciones pertinentes



Cabezas de los tirantes de la dirección aflojados sobre las palancas



Sustituir las piezas deterioradas y apretar las tuercas a los pares prescritos



Juego entre el tornillo y sector, o anormal acoplamiento



Efectuar las regulación del juego de acoplamiento

Endurecimiento de la dirección



Incorrecta presión de los neumáticos



Inflar los neumáticos a la presión prescrita



Incorrecta alineación de las ruedas



Controlar la alineación de las ruedas



Incorrecta regulación del acoplamiento entre el tornillo y sector helicoidal



Efectuar una correcta regulación del acoplamiento

Abaniqueo de las ruedas anteriores



Incorrecta presión de los neumáticos



Inflar los neumáticos a la presión prescrita



Incorrecta alineación de las ruedas



Controlar la alineación de las ruedas



Juego excesivo de los cojinetes de las ruedas anteriores



Regular el juego



Ruedas desequilibradas



Controlar y efectuar las correcciones necesarias



Cabezas de los tirantes de la dirección flojas



Sustituir las piezas deterioradas y apretar las tuercas a los pares prescritos



Caja de dirección y soporte flojos en sus uniones a la carrocería



Controlar todas las tuercas de fijación están apretadas a los pares prescritos



Incorrecto acoplamiento entre el tornillo sinfín y el sector helicoidal



Efectuar una correcta regulación del acoplamiento

Chirrido de los neumáticos en las curvas



Incorrecta presión de los neumáticos



Controlar e inflar a la presión prescrita



Incorrecta alineación de las ruedas



Controlar y corregir la alineación



Montante de mangueta o brazos oscilantes deformados



Comprobar y sustituir las piezas afectadas

Rumorosidad



Cabezas de los tirantes de la dirección, aflojadas sobre las palancas



Sustituir las piezas deterioradas y apretar las tuercas a los pares prescritos



Caja de dirección y soporte flojos en sus uniones a la carrocería



Controlar todas las tuercas de fijación están apretadas a los pares prescritos



Ballesta débil o rota



Controlar y sustituir la ballesta débil o rota



Ausencia de lubricante, aceite o grasa en algún punto que lo requiera



Efectuar la lubricación según las normas prescritas

Bandeo



Incorrecta presión de los neumáticos



Controlar e inflar a la presión prescrita



Incorrecta alineación de las ruedas



Controlar y corregir la alineación



Cabezas de los tirantes de la dirección, aflojadas sobre las palancas



Sustituir las piezas deterioradas y apretar las tuercas a los pares prescritos



Caja de dirección y soporte flojos en sus uniones a la carrocería



Controlar todas las tuercas de fijación están apretadas a los pares prescritos



Incorrecto acoplamiento entre el tornillo sinfín y el sector helicoidal



Efectuar una correcta regulación del acoplamiento



Montante de mangueta o brazos oscilantes deformados



Comprobar y sustituir las piezas afectadas



Ballesta débil o rota



Controlar y sustituir la ballesta débil o rota

Dirección demasiado floja



Juego excesivo de los cojinetes de las ruedas anteriores



Regular el juego



Cabezas de los tirantes de la dirección, aflojadas sobre las palancas



Sustituir las piezas deterioradas y apretar las tuercas a los pares prescritos



Incorrecto acoplamiento entre el tornillo sinfín y el sector helicoidal



Efectuar una correcta regulación del acoplamiento

Dificultad de giro con el coche parado



Incorrecta presión de los neumáticos



Controlar e inflar a la presión prescrita



Incorrecto acoplamiento entre el tornillo sinfín y el sector helicoidal



Efectuar una correcta regulación del acoplamiento

El coche se ladea



Incorrecta presión de los neumáticos



Controlar e inflar a la presión prescrita



Incorrecta alineación de las ruedas



Controlar y corregir la alineación



Juego excesivo de los cojinetes de las ruedas anteriores



Regular el juego



Montante de mangueta o brazos oscilantes deformados



Comprobar y sustituir las piezas afectadas



Desigual regulación de los frenos de las ruedas



Efectuar una cuidadosa regulación de los frenos



Ballesta débil o rota



Controlar y sustituir la ballesta débil o rota
