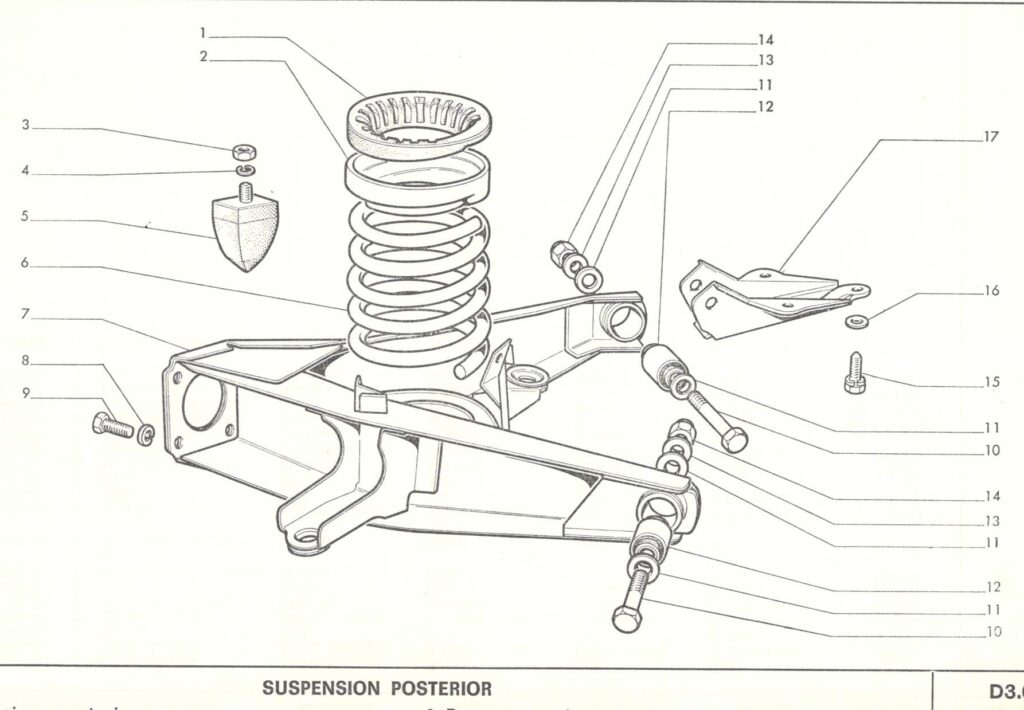

Suspensión y ruedas posteriores
CARACTERISTICAS Y DATOS
Brazos oscilantes
Regulación
Unión a la carrocería
Posición de los ejes del brazo para el apriete el apriete de las tuercas
2 Superiores
Con arandelas
Con pernos y casquillos elásticos
Con las ruedas convergentes 0º 12′
Muelles helicoidales
Altura libre del muelle
Altura con carga de 570 kg
Altura con carga 824 kg
Flexibilidad
2
243 mm
169 mm
136 mm
13 mm / 100 kg
Ruedas
Regulación de los cojinetes de las ruedas
Par de apriete de los cojinetes de las ruedas
Convergencia de las ruedas
Con el plano de la rueda vertical
Con el coche a plena carga
Con el coche descargado
Lubricación de los cojinetes
Separador rigido
15 kgm
0º 12´
4 / 6 mm
0 / 2 mm
Grasa MR 3

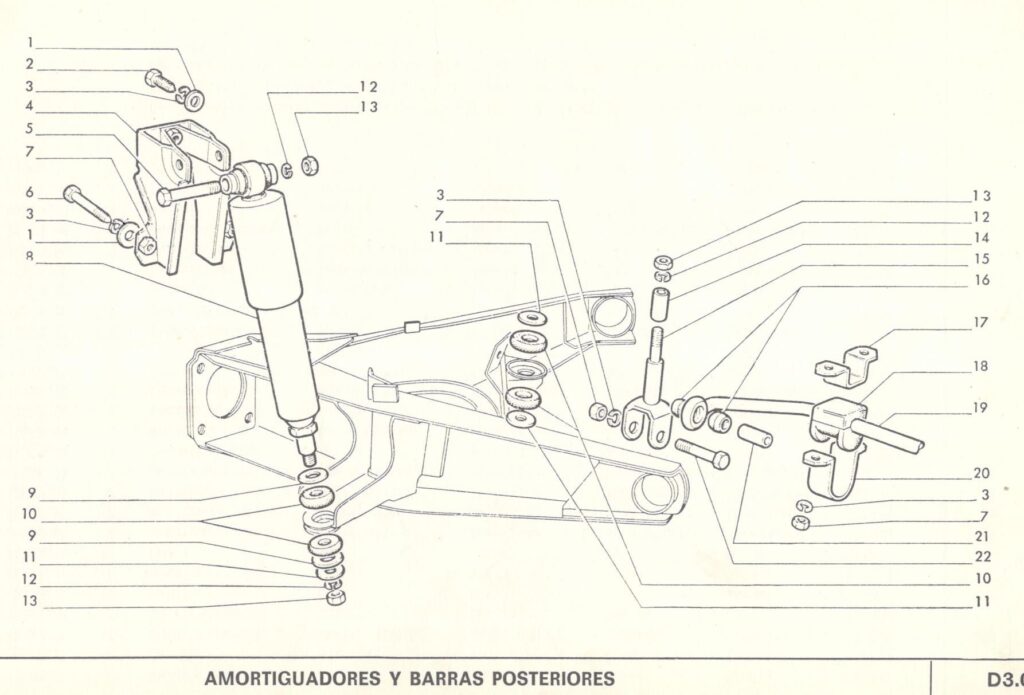

Amortiguadores hidráulicos
Tipo
Diametro del cilindro interno
Longitud centro de ojo a plano inferior de apoyo
Comprimido
Extendido
Contenido de aceite
Calidad
2
Hidráulico telescópico de doble efecto
27 mm
252 mm
377,5 mm
124,5 mm
0,150 l
S.A.I.
Diagnosis de los inconvenientes del funcionamiento de la suspesión y las ruedas posteriores
Cesión de una rueda
Presión desigual de los neumáticos
Restablecer las presiones prescritas
Muelle helicoidal débil o roto
Sustituirlos
Amortiguadores ineficientes
Sustituirlos
Neumáticos excesivamente desgastados
Presión irregular de los neumáticos
Restablecer las presiones prescritas
Ruedas desequilibradas
Equilibrar las ruedas o sustituirlas en el caso de no ser posible
Llanta o neumático descentrado
Corregir la causa
Frenos desajustados
Revisar los frenos
Muelles helicoidales débiles, rotos o fuera de su emplazamiento
Comprobar los muelles y sustituirlos en caso necesario
Carga excesiva
No sobrepasar los limites de carga de vehículo
Incorrecta convergencia de las ruedas
Comprobar y ajustar la convergencia de las ruedas a los pares prescritos
Chirrido, golpeteo o rumorosidad en general
Ruedas desequilibradas
Equilibrar las ruedas o sustituirlas en el caso de no ser posible
Llanta o neumático descentrado
Corregir la causa
Frenos desajustados
Revisar los frenos
Muelles helicoidales débiles, rotos o fuera de su emplazamiento
Comprobar los muelles y sustituirlos en caso necesario
Amortiguadores ineficientes
Sustituirlos
Casquillos elásticos de los brazos oscilantes gastados
Sustituir los casquillos y piezas desgastadas por unas nuevas
Insuficiente lubricación en los cojinetes de las ruedas
Lubricar y engrasar adecuadamente
El coche tiende a irse hacia un lado
Presión irregular de los neumáticos
Restablecer las presiones prescritas
Frenos desajustados
Revisar los frenos
Brazo oscilante deformado
Sustituirlo y realizar los reglajes pertinentes
